Capítulo 3

¿Qué son los rieles lineales?

Los rieles lineales son ideales para mover artículos a través de un proceso de producción con gran precisión y con la menor fricción posible si se crean, empaquetan y distribuyen productos.Linear Rail es un tipo de dispositivo que se utiliza con frecuencia en una variedad de industrias.

Un sistema de rieles lineales es aquel que está diseñado para soportar el movimiento y la carga de una pieza de equipo en dirección vertical u horizontal.Es un equipo mecánico bastante simple que realiza bien una tarea muy simple, lo que permite que el movimiento de mercancías a través del proceso de producción o empaque sea fácil y seguro.

Los rieles lineales reciben una variedad de nombres, incluidos rieles de guía lineales, guías lineales, guías lineales, guías lineales y sistemas de guía lineal.Un riel lineal transfiere pesos de manera eficiente a lo largo de un curso horizontal o vertical predeterminado con la menor cantidad de fricción o resistencia.

Los rieles de guía lineales normalmente están hechos de acero resistente a la corrosión, de alta resistencia, templado y galvanizado.Antes de instalar una guía de rodillos, el metal se forma y contornea utilizando un método de estirado en frío.Las guías de rieles perfilados suelen ser la mejor opción para cargas grandes, ya que están diseñadas para producir un movimiento lineal muy preciso.Las guías de riel están disponibles en una variedad de tamaños, comenzando con rieles lineales minúsculos para mover componentes pequeños en espacios reducidos.

Diseño de Rieles Lineales

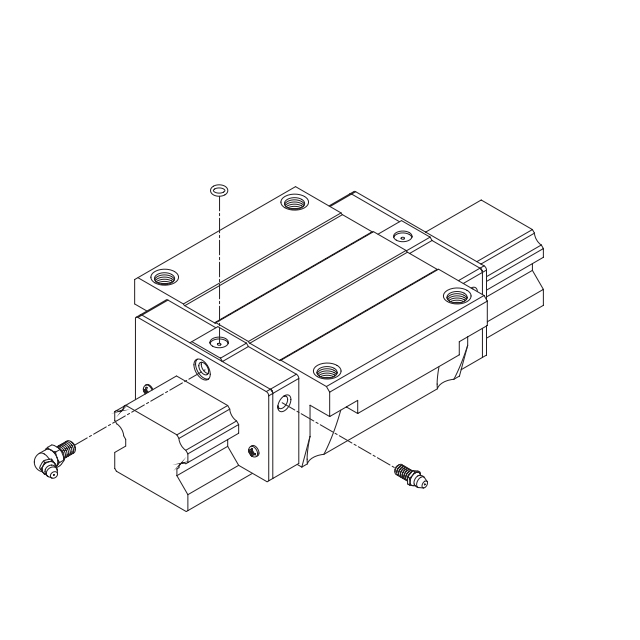

Según la aplicación, los rieles lineales se pueden construir en longitudes cortas o en dimensiones más grandes (>2 m) para proporcionar un amplio rango de movimiento.En el sector industrial actual se utilizan dos tipos de guías lineales: la corredera con rodamientos de bolas y la corredera con rodillos.El raíl y la corredera son los dos componentes del sistema de guiado lineal.Este último se mueve de adelante hacia atrás dentro del riel.Las partes móviles del conjunto son bolas de recirculación o rodamientos de rodillos.Tienen hilos para asegurar el objeto que se tiene que transferir.
