Solicitud
El principio de funcionamiento del piñón y la cremallera es convertir el movimiento giratorio del engranaje en el movimiento lineal alternativo de la cremallera, o el movimiento lineal alternativo de la cremallera en el movimiento giratorio del engranaje.Adecuado para un mecanismo de posicionamiento rápido y preciso, adecuado para máquinas herramienta CNC de carga pesada, alta precisión, alta rigidez, alta velocidad y carrera larga, centros de mecanizado, maquinaria de corte, maquinaria de soldadura, etc., adecuado para la automatización de fábricas, maquinaria de trasplante rápido, robot industrial mecanismo de agarre del brazo, etc.
Características
El estante tiene las siguientes características:
1) El perfil del diente en el mismo lado de la cremallera es una línea paralela y tiene la misma distancia entre dientes en cualquier línea paralela a la línea fija del diente.
2) Cada punto en el perfil del diente lineal de la cremallera tiene el mismo ángulo de presión, que es igual al ángulo del perfil del diente del perfil del diente lineal, que generalmente es el valor estándar;
Cuando la cremallera y el piñón se instalan de forma estándar, el círculo divisorio del engranaje coincide con la línea divisoria de la cremallera, y el ángulo de engrane es igual al ángulo de la forma del diente.Los engranajes giran a una velocidad angular,
Conduzca la cremallera para que se mueva en línea recta con velocidad lineal.
La distancia del centro aumenta, alejándose del eje de la cremallera 01 distancia X móvil) (debajo de la línea punteada, de acuerdo con las características de la cremallera, el perfil del diente recto y la línea de malla no cambiarán, cambie con la posición de la cremallera para que la posición del nodo P lo haga no cambia, en este punto, el engranaje del círculo divisorio aún coincide con el círculo de paso, el ángulo de engrane es igual al ángulo del perfil del diente de la cremallera, que es igual al ángulo de presión del disco de indexación del engranaje; sin embargo, el cambio de posición de la cremallera hace la línea media y la línea nodal de la cremallera ya no coinciden, y el espacio del lado del diente j aumenta, y el espacio superior aumenta.A saber: transmisión de desplazamiento positivo de cremallera y piñón,

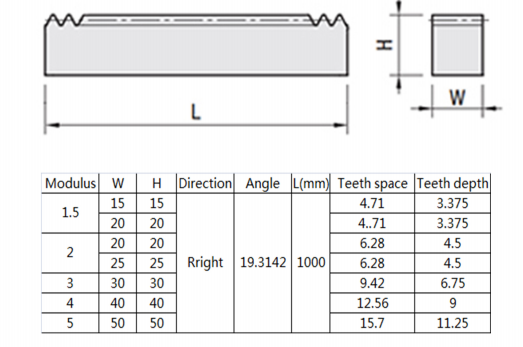

Parámetro
